16ピンコネクタが12VHPWRか12V-2x6かを見分ける方法

2024年2月20日GeForce

16ピンコネクタが12VHPWRか、12V-2x6かを見分ける方法をご紹介します。

もっとも簡単な見分け方は、4ピン部分。

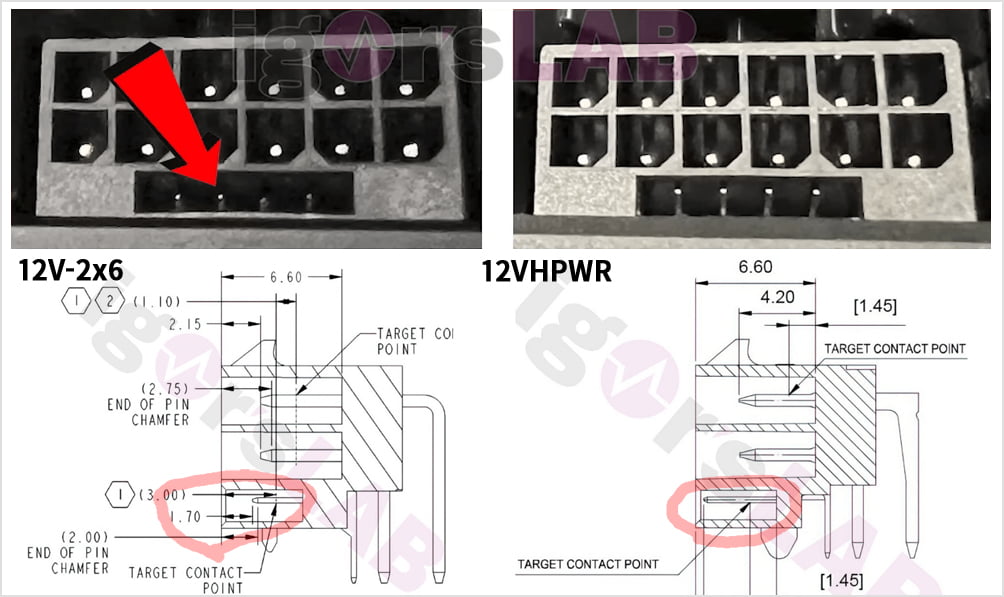

左: 12V-2x6 / 右: 12VHPWR

4ピンが短く、少し奥に位置していれば12V-2x6です。逆に4ピンが長ければ12VHPWRです。

ほかの見分け方としては、分解しなければわかりませんが、コネクタの上部に『H++』『H+』という刻印があります。

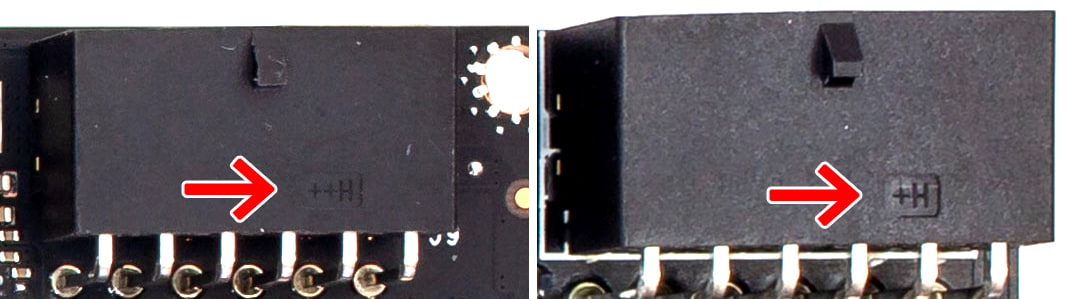

左: 12V-2x6(H++) / 右: 12VHPWR(H+)

基本的には、刻印が『H++』であれば12V-2x6、『H+』であれば12VHPWRとなります。

ただ、4ピンが短い12V-2x6コネクタであるにも関わらず『H+』と刻印されているものも中にはあります。それが刻印ミスなのかどうかは不明です。
