Intel DG1 Software Development Vehicleの分解写真

GPU

Intel Xe『DG1 Software Development Vehicle』

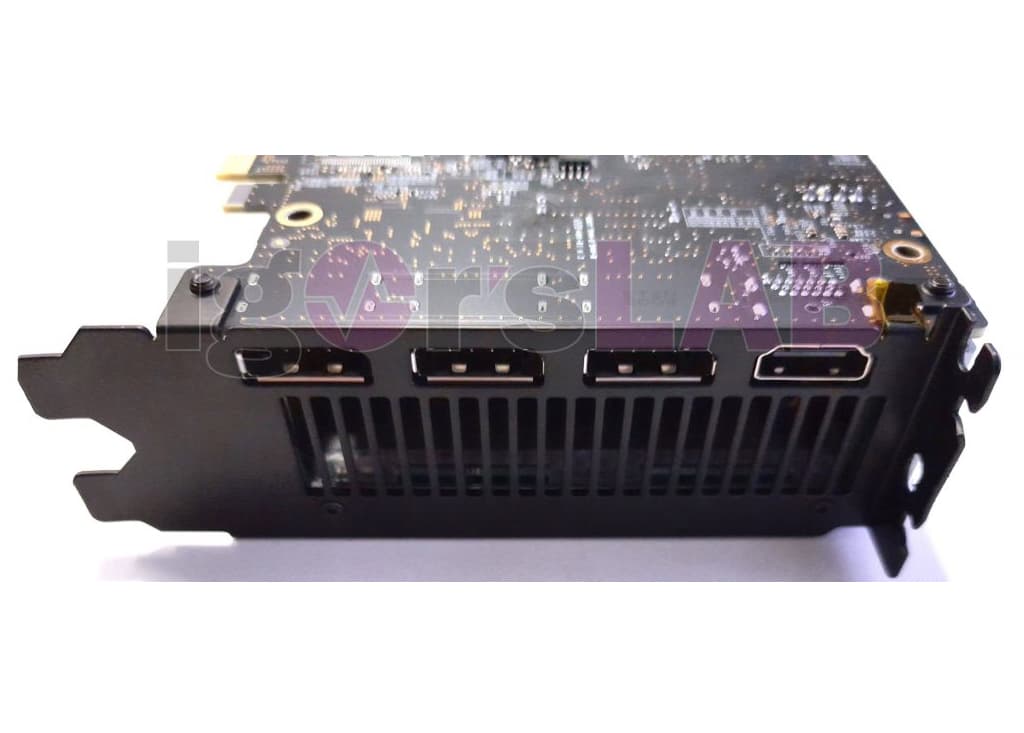

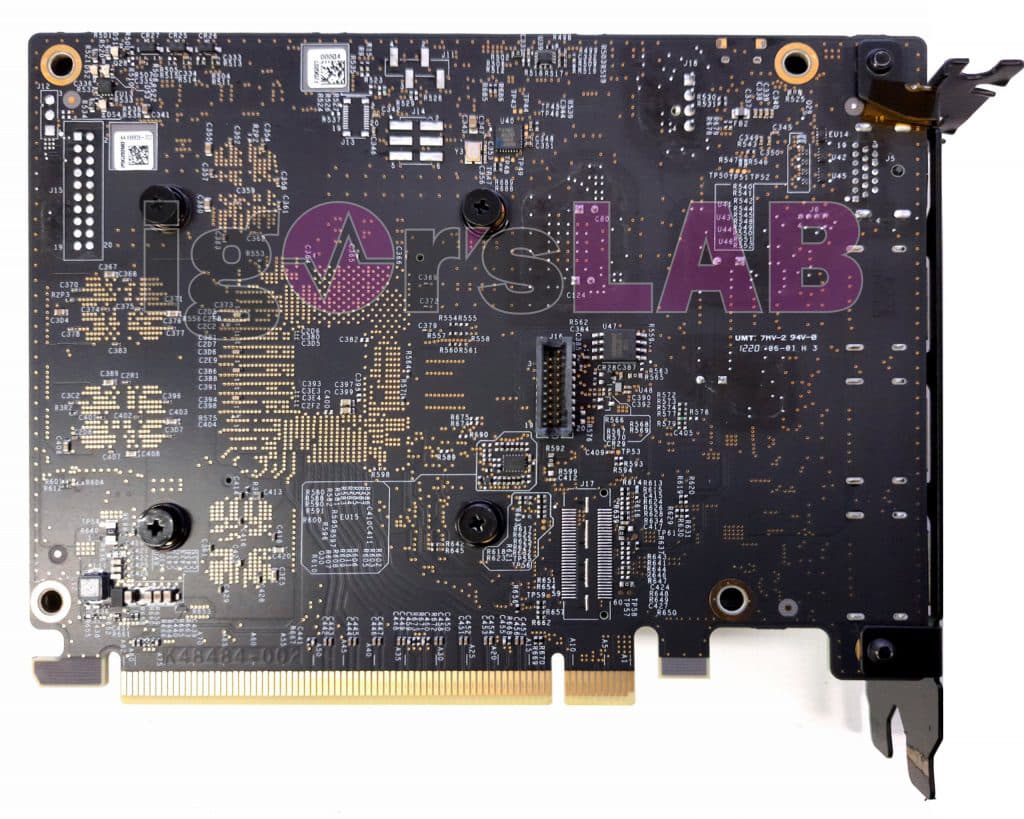

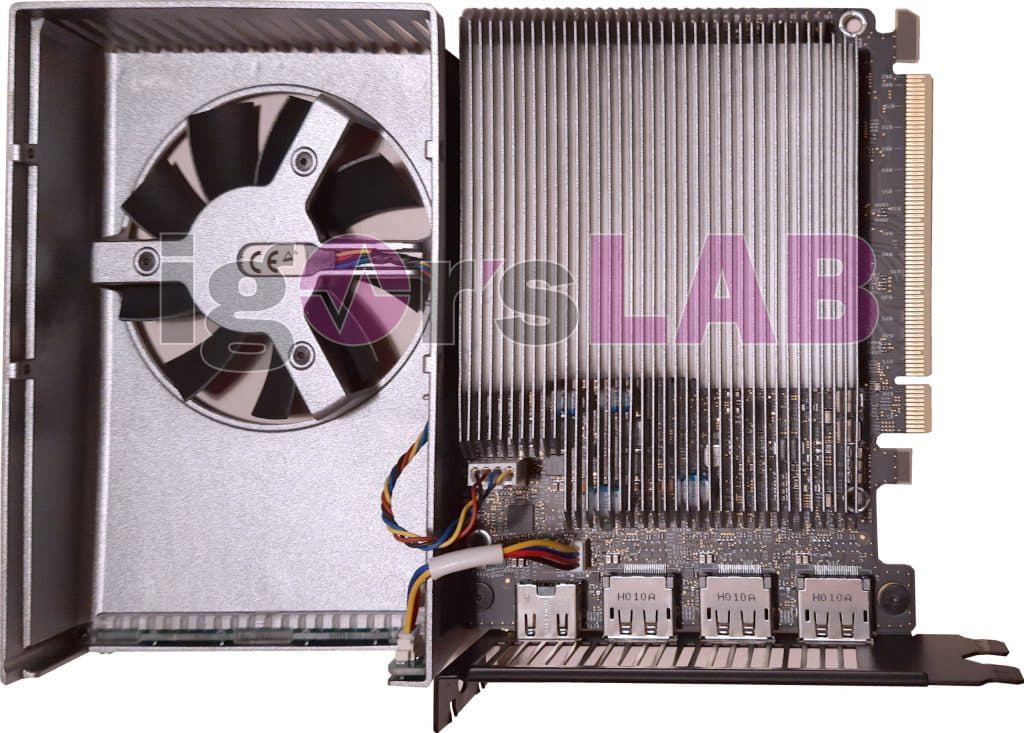

ドイツメディアのigor’sLABにより、Intel Xeアーキテクチャを採用したdGPUDG1 Software Development Vehicle』(DG1 SDV)の分解写真が公開されました。それがこちら。

Intel DG1 Software Development VehicleIntel DG1 Software Development Vehicle
Intel DG1 Software Development VehicleIntel DG1 Software Development Vehicle

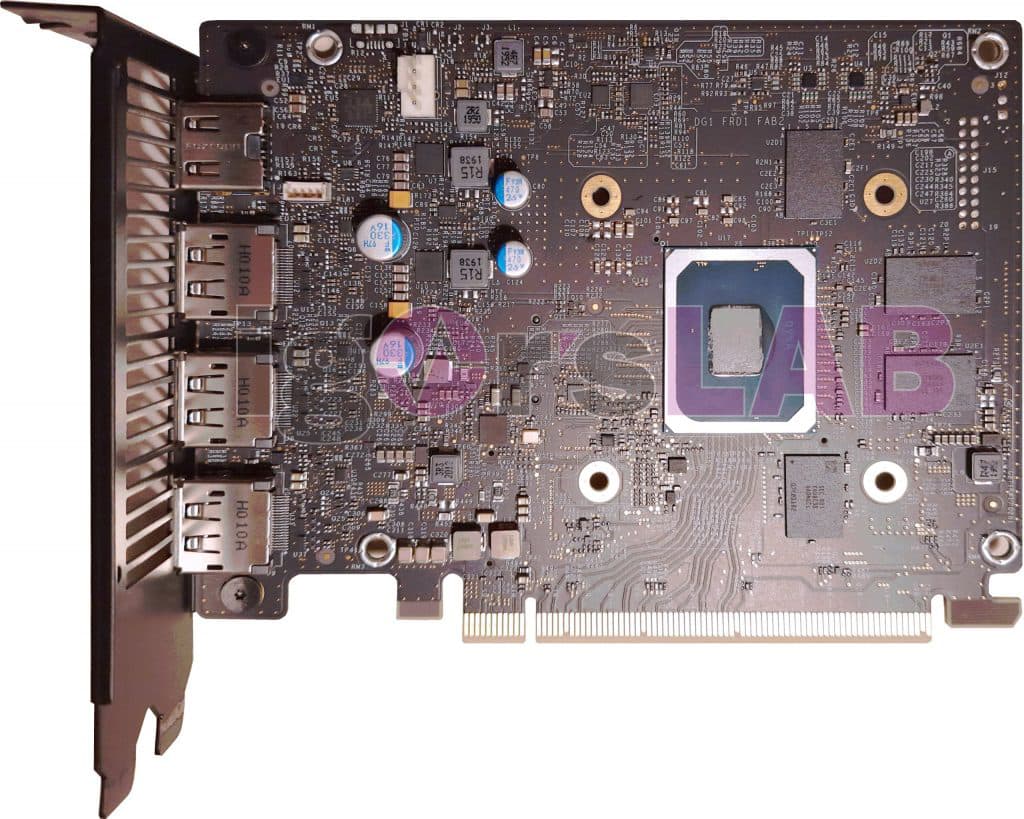

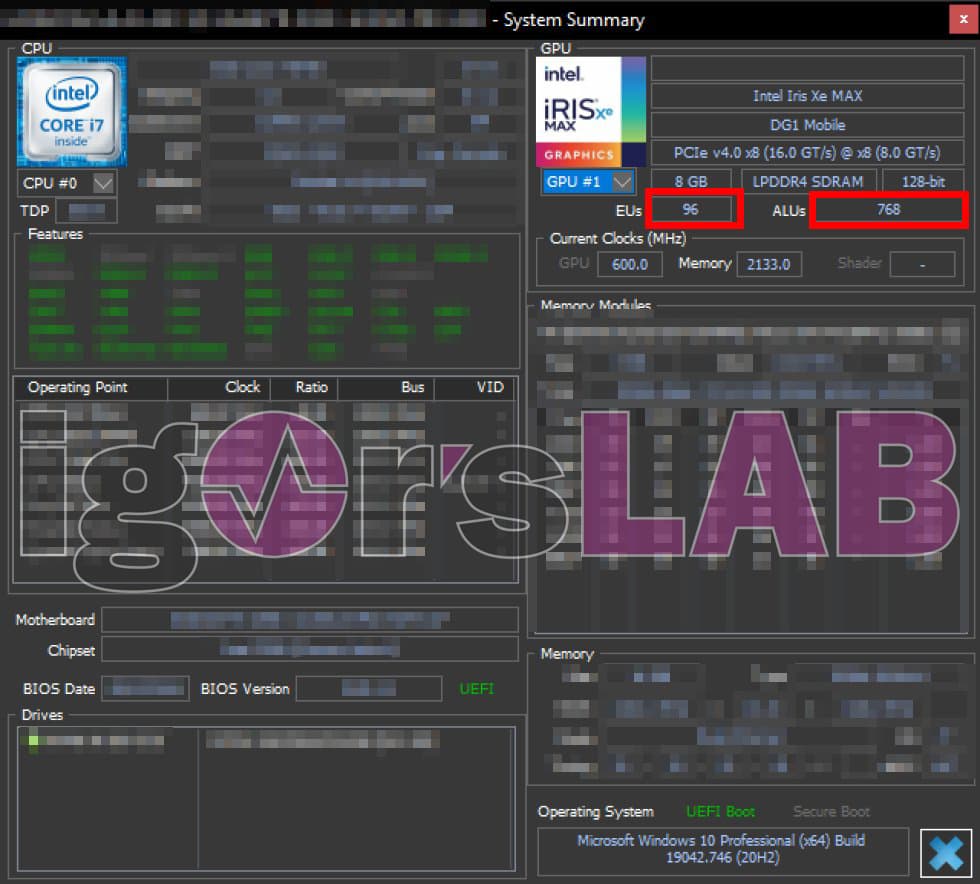

PCBはNVIDIAやAMDと同様に中央にGPUチップ、その周りにVRAMといった構成がとられています。スペックはシェーダーコアが96EU (768SP)、VRAMが2133MHzの8GB LPDDR4、GDDRは採用されていません。

HWiNFO - Intel DG1 Software Development Vehicle
HWiNFO - Intel DG1 Software Development Vehicle

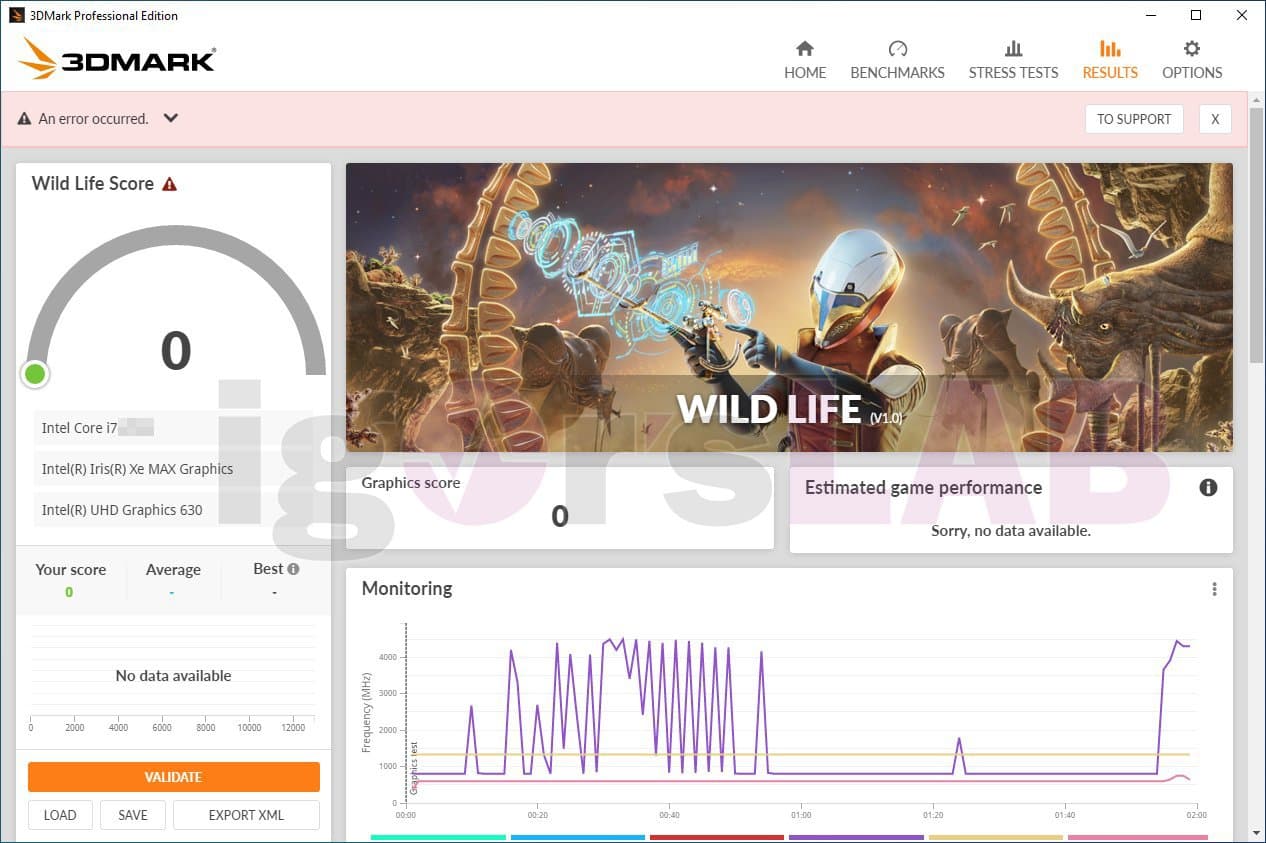

パフォーマンスが気になるところですが、残念ながら3DMarkだろうとなんだろうと、ロード直後や負荷が掛かった直後にエラーで終了してしまい測定できませんでした。どうもドライバが安定していない模様です。

3DMark Wild Life - エラーで動作せず
3DMark Wild Life - エラーで動作せず

DG1 SDVは開発用カードで一般販売はされておらず、2020年1月のCES 2020で発表され、DG1を使用することが想定されるソフトウェアメーカー等を対象に配布されました。

Xe

Posted by にっち
